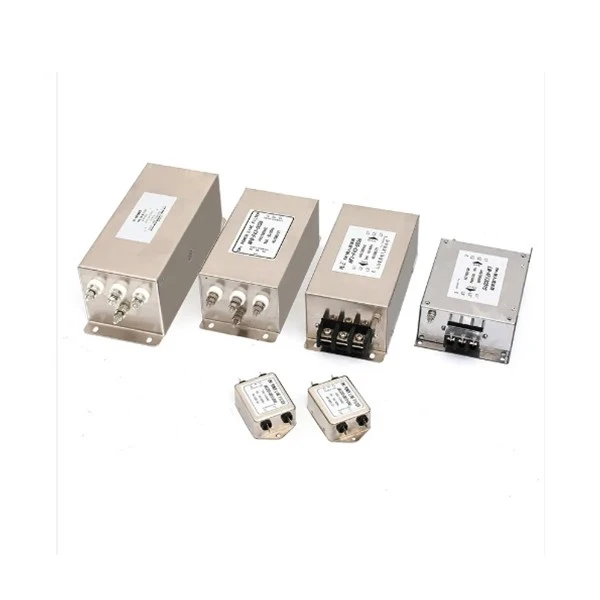

Cyflwyniad

Hidlo goddefol yw'r defnydd o anwythiad, cynhwysedd a gwrthiant y cyfuniad o ddyluniad cyfansoddiad y gylched hidlo, gellir ei hidlo allan un neu fwy o harmonigau, y strwythur hidlo goddefol mwyaf cyffredin a hawdd ei ddefnyddio yw'r anwythiad a chynhwysedd yn cyfres, gall fod y prif harmonig (3, 5, 7) yn gyfystyr â ffordd osgoi rhwystriant isel.

Prif Gais

Pŵer trydanol, maes olew, dur, meteleg, pwll glo, petrocemegol, adeiladu llongau, modurol, rheilffordd drydan, ynni newydd a diwydiannau eraill

Manteision

Strwythur syml
Cost isel
Dibynadwyedd gweithredu uwch
Cost gweithredu is

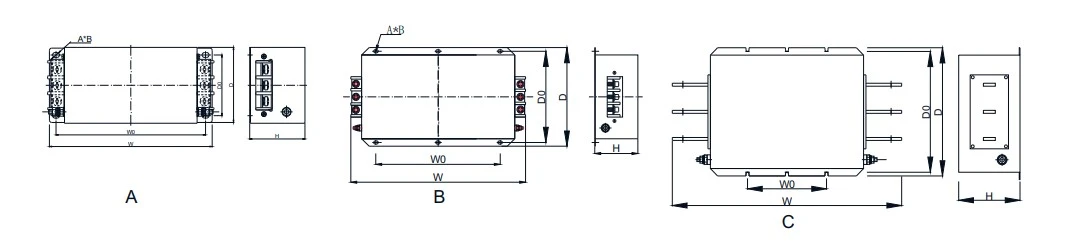

Diagram

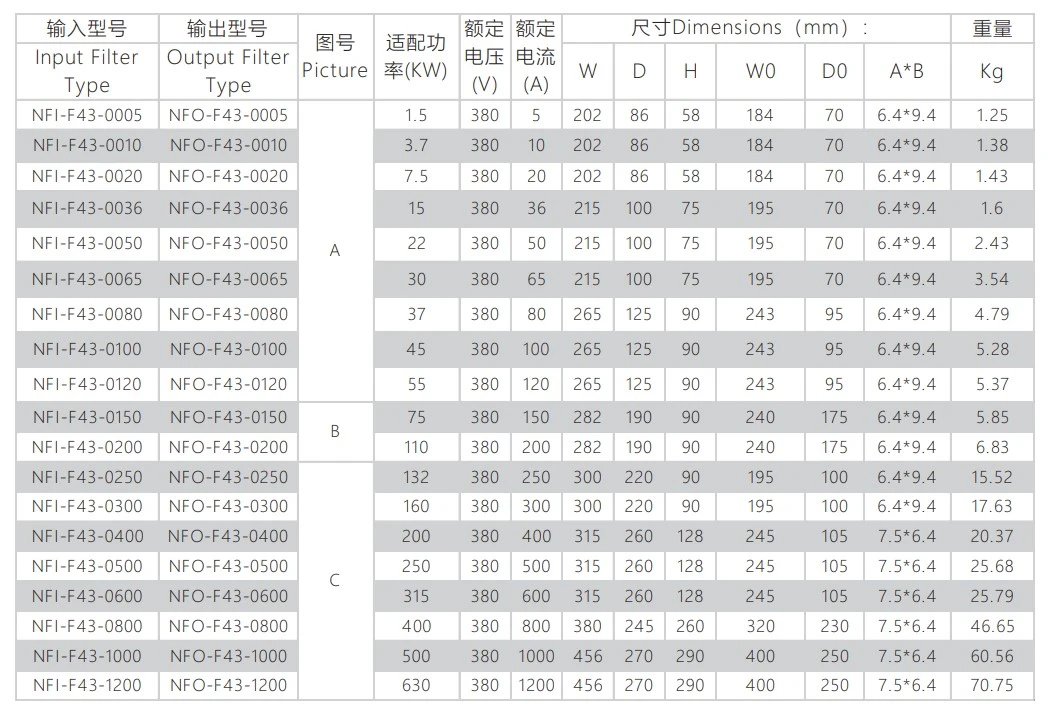

Manyleb Math

Gwahaniaeth rhwng hidlydd gweithredol a goddefol

A. Egwyddor Gweithio:
Mae hidlwyr goddefol yn cynnwys cydrannau goddefol fel LC ac ati, sydd wedi'u cynllunio i gael rhwystriant isel iawn ar amlder penodol i siyntio ceryntau harmonig yr amledd cyfatebol, a'u dull o ymddygiad yw darparu sianeli dargyfeirio cerrynt harmonig goddefol;
Mae hidlwyr gweithredol yn cynnwys cydrannau electronig pŵer a DSP ac ati, sef dyfeisiau trosi pŵer, canfod cerrynt harmonig y llwythi a darparu'r ceryntau digolledu cyfatebol yn weithredol, ac mae'r cerrynt ffynhonnell iawndal bron yn sinwsoidau pur, gyda'u modd ymddygiad yn weithredol. allbwn ffynhonnell gyfredol.

Prosesu B.Harmonic:
Gall hidlwyr goddefol hidlo harmonics o fewn ystod amledd penodol yn unig; fodd bynnag, gallant ddatrys y problemau harmonig yn y system yn llwyr, datrys y problemau ymarferol yn y broses o ddefnyddio trydan mewn mentrau, a gallant fodloni safonau'r adran pŵer trydan cenedlaethol;
Gall hidlwyr gweithredol hidlo nifer benodol o harmonigau yn ddeinamig.

C. Effeithiau rhwystriant:
Mae hidlwyr goddefol yn cael eu heffeithio'n ddifrifol gan rwystr y system ac mae perygl y bydd mwyhad harmonig a chyseiniant; Nid yw hidlwyr gweithredol yn cael eu heffeithio.

D. Effeithiau amlder:
Mae hidlwyr goddefol wedi symud pwyntiau cyseiniant ac maent yn llai effeithiol; Nid yw hidlwyr gweithredol yn cael eu heffeithio.

E.Cost offer:
Mae hidlwyr goddefol yn is; Mae hidlwyr gweithredol yn rhy uchel.

F.Cymharu Cais:
1. Nid yw gallu hidlo gweithredol yn fwy na 100KVA ar gyfer set sengl, tra nad oes gan hidlo goddefol unrhyw gyfyngiad o'r fath.
2. Ni all hidlo gweithredol ddarparu iawndal pŵer adweithiol neu'n anaml wrth ddarparu hidlo, oherwydd ei fod yn cymryd y capasiti; tra bod hidlo goddefol yn darparu iawndal pŵer adweithiol ar yr un pryd.
3. Nid yw'r foltedd grid cymwys uchaf o hidlo gweithredol yn fwy na 450V, tra gall y foltedd grid cymwys uchaf o hidlo goddefol foltedd isel gyrraedd 3000V.
4. Defnyddir hidlydd goddefol yn eang mewn pŵer trydan, maes olew, dur, meteleg, pwll glo, petrocemegol, adeiladu llongau, automobile, haearn trydan, ynni newydd a diwydiannau eraill oherwydd ei fantais pris a dim cyfyngiad caledwedd; ni ellir defnyddio hidlydd gweithredol ar achlysuron gallu mawr oherwydd problemau caledwedd na ellir eu datrys, sy'n berthnasol i delathrebu, ysbytai, ac ati, lle mae'r defnydd o bŵer yn llai a'r amledd harmonig yn uwch, sy'n well na hidlydd goddefol.
