Prif Gais

Pan fydd y trawsnewidydd amledd yn arafu ac yn stopio, bydd y modur yn y cyflwr cynhyrchu. Pan fydd foltedd bws Dc y trawsnewidydd amledd yn codi i werth penodol, bydd yr uned brêc yn agor y swyddogaeth frecio yn awtomatig, (hy cysylltu'r gwrthiant brêc) ac yn defnyddio'r egni trwy'r gwrthiant. Cyfres CDBR-F yw rôl unedau brêc ar gyfer arafu moduron yn y broses o ynni adnewyddadwy, defnydd o ynni ar ffurf gwrthydd brecio, trawsnewidydd amledd i'r perfformiad brecio a byrhau amser brecio'r gwrthdröydd. Gwneud cais i bob gwrthdröydd gyda'r gorboethi llif allbwn larwm dadansoddiad LGBT yw'r modiwlau brêc mwyaf diogel.

Nodweddion Cynnyrch

Foltedd cychwyn brecio (V)	(380V ) DC630/660/690/730/760V (±10V) 5 gymwysadwy, (690V) DC{9}}Voltedd V rhwng unrhyw gymwysadwy
Uchafswm gwall hysteresis	tua 16V
Cydamseru signal	argymhellir dim mwy na 3 pheiriant cyfochrog
Allbwn namau Diogelu Gorboethi Rheiddiadur	switsh tymheredd {{0}} gradd cyswllt GYFNEWID 0.6A, 250VAC/2A, 30VDC (Ta, Tb, Tc) (nid yw rhai modelau yn dod â ffan pwynt allbwn nam yn gweithredu
Tymheredd	mae tymheredd y modiwl yn uwch na 45 gradd C pan ddechreuodd y gefnogwr weithio (nid yw rhai peiriannau'n dod â ffan i fodoli mewn nwyddau)
Tymheredd amgylchynol	-10 gradd ~+40 gradd (dim rhewi)
Tymheredd storio	-10 gradd ~+50 gradd
Lleithder	90% RH (dim rhew)
Dirgryniad	1G ar 10~20HZ, 0.2G ar 20~50HZ

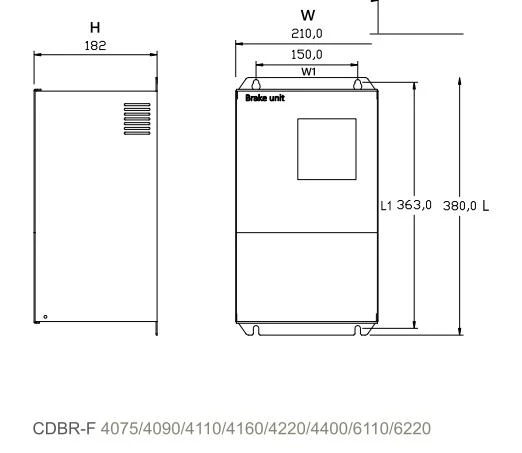

Diagram

product-522-453

Manyleb Math

Cynnyrch Math	Cyfredol â Gradd	Crest Cyfredol	Isafswm Gwrthiant	Maint(mm)					Terfynell
Cynnyrch Math	Cyfredol â Gradd	Crest Cyfredol	Isafswm Gwrthiant	L	W	H	L1	W1	Terfynell
CDBR-F6110	35A	100A	15Ω	380	210	182	363	150	M8
CDBR-F6220	70A	200A	5.5Ω	380	210	182	363	150	M8
CDBR-F6300	85A	300A	3.8Ω	380	210	182	363	150	M8
CDBR-F6400	120A	500A	2.4Ω	380	210	182	363	150	M8

Manteision

Gan fod amodau gwaith yr uned frecio yn waith amser byr, hynny yw, bob tro mae'r amser pŵer ymlaen yn fyr iawn, yn yr amser pŵer ymlaen, mae ei godiad tymheredd yn llawer llai na sefydlogrwydd y cynnydd tymheredd, bob tro mae'r pŵer ymlaen ar ôl yr amser ysbeidiol yn hirach, yn yr amser ysbeidiol, mae'r tymheredd yn ddigon i ostwng i'r un peth â'r tymheredd amgylchynol, felly bydd sgôr pŵer y gwrthydd brecio yn cael ei leihau'n fawr, ac mae'r pris hefyd yn cael ei ostwng.
Oherwydd yr IGBT dim ond amser brecio yw lefel ms Yn ogystal, oherwydd mai dim ond un IGBT sydd, yr amser brecio yw lefel ms, mae perfformiad dros dro y tiwb pŵer troi ymlaen a gofynion mynegai diffodd yn isel, a hyd yn oed yn ei gwneud yn ofynnol bod yr amser diffodd mor fyr â phosibl, er mwyn lleihau'r foltedd pwls troi i ffwrdd, i amddiffyn y tiwb pŵer.
Mae mecanwaith rheoli hefyd yn gymharol syml, mae'r gweithrediad yn gymharol hawdd.
